卧式暗装风机盘管

型号名称

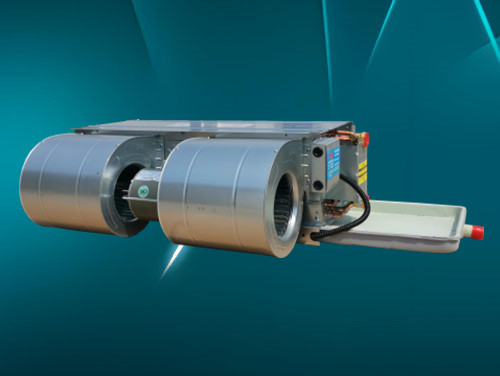

FP-WA卧式暗装风机盘管

主要用途

水系统空调末端换热及送风。

使用场所

棚内吊挂暗装。

产品简介

水系统空调末端换热及送风产品，吊挂暗装在吊棚内部；

为标准工况参数，制冷：7℃冷水；制热：60℃低温热水；

不含回风箱及温控开关，夏季制冷要考虑冷凝水的排放。

主要参数

型号	长*宽*高mm	制热量kW	制冷量kW	进出管径	输入功率W(220V)	风量m3/h
FP-34WA	710*477*230	3.39	1.98	DN20	37	340
FP-51WA	810*477*230	4.5	2.8	DN20	52	510
FP-68WA	950*477*230	6.35	3.87	DN20	62	680
FP-85WA	1050*477*230	7.45	4.58	DN20	76	850
FP-102WA	1150*477*230	9.22	5.42	DN20	96	1020
FP-136WA	1350*477*230	12.4	7.38	DN20	134	1360
FP-170WA	1650*477*230	16.3	9.08	DN20	152	1700
FP-204WA	1850*477*230	19.5	11.1	DN20	189	2040
FP-238WA	1950*477*230	20.2	12.9	DN20	228	2380

备注：

1、供冷量工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

2、供热量工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

3、输入功率工况参数：工作压力12pa。

注意事项

建议加大选型，冬季做好防冻保护。
