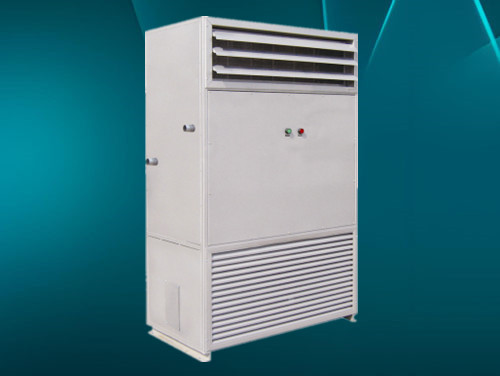

工业柜式热水暖风机

型号名称

NF-S(Q)LG 柜式系列

主要用途

使用（冷）热水、蒸汽介质给大面积场所间歇式取暖（制冷）。

使用场所

大面积的场馆、厂房、库房内落地安装。

产品简介

落地安装，适合大面积的场馆、厂房、库房等使用；

分热水型、蒸汽型、冷热水型，机器上配温控开关；

冷热水型夏季可通冷水制冷，要考虑冷凝水的排放；

出风口可选配射流喷口，实现定向更远距离的送风。

主要参数

热水型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	进回水 70/60℃	进回水 80/65℃	进回水 90/70℃
					制热量kW	制热量kW	制热量kW
NF-S22LG	620*520*1680	450	2200	DN32	16	20	25
NF-S44LG	1120*520*1680	900	4400	DN40	32	40	50
NF-S66LG	1620*520*1680	1350	6600	DN50	48	60	75

蒸汽型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	蒸汽压力 0.1MPa	蒸汽压力 0.2MPa	蒸汽压力 0.3MPa
					制热量kW	制热量kW	制热量kW
NF-Q22LG	620*520*1680	450	2200	DN25	21	28	32
NF-Q44LG	1120*520*1680	900	4400	DN32	42	56	64
NF-Q66LG	1620*520*1680	1350	6600	DN40	63	84	96

冷热水型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	进回水 60/50℃	进回水 70/60℃	进回水 7/12℃
					制热量kW	制热量kW	制冷量kW
NF-LS22LG	700*500*1680	450	2200	DN32	19	23	13
NF-LS44LG	1200*500*1680	900	4400	DN40	39	47	26
NF-LS66LG	1700*500*1680	1350	6600	DN50	59	70	39

备注：冷热水型配DN15冷凝水管。

注意事项

1、可根据施工图纸或现场工况及要求进行选型设计或定制。

2、选择小型号多数量更有利于室温均匀，有利于节能降耗。

3、食品行业或有腐蚀的场所可以定制不锈钢188betapp体育 及壳体。
