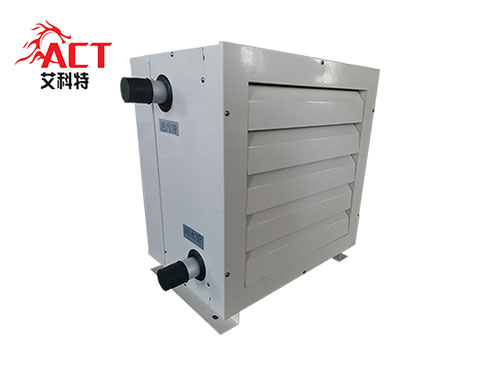

轴流热水蒸汽暖风机

型号名称

NF-QZB 蒸汽型

主要用途

侧壁安装横向送风的产品。

使用场所

厂房、库房、车库、养殖场。

产品简介

◎使用0.4MPa以下蒸汽作介质，采用碳钢管绕铝翅片换热器；

◎管壁厚，耐腐蚀性能好，压力高可定制钢管绕钢翅片188betapp体育 ；

◎水管上下或左右设置，上进下出，配法兰，回水需配疏水阀；

◎建议低于0.2MPa压力使用，降低换热器高温对电机的影响；

◎超过0.2MPa压力使用需配电磁阀，风机停机时阀门要关闭；

◎如不配电磁阀，换热器周围局部高温可触发电机热保或损坏；

◎分标准型和经济型，经济型适用对机器外观要求不高的场所。

标准型：换热器内置壳体内，壳体采用碳钢板静电喷涂白色；

经济型：换热器外露，可见焊缝，整机喷灰漆，美观度略差。

主要参数

标准型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	进回水 70/60℃	进回水 80/65℃	进回水 90/70℃
					制热量kW	制热量kW	制热量kW
NF-GS18ZB	500*510*550	135	1800	DN32	12	15	18
NF-GS37ZB	690*570*740	250	3700	DN40	25	31	38
NF-GS60ZB	830*630*880	550	6000	DN50	39	49	58
NF-GS80ZB	950*630*1000	850	8000	DN50	55	69	83

经济型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	蒸汽压力0.1MPa	蒸汽压力 0.2MPa	蒸汽压力 0.3MPa
					制热量kW	制热量kW	制热量kW
4Q	465*525*515	135	1800	DN25	16	21	24
5Q	645*575*695	250	3700	DN32	33	44	51
7Q	780*650*830	550	6000	DN32	51	68	78
8Q	915*650*965	850	8000	DN40	72	95	110

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	蒸汽压力0.1MPa	蒸汽压力0.2MPa	蒸汽压力0.3MPa
					制热量kW	制热量kW	制热量kW
NC30	465*520*515	135	1800	DN25	20	27	31
NC60	645*550*695	250	3700	DN32	44	58	67
NC90	780*630*830	550	6000	DN32	67	89	102
NC125	915*630*965	850	8000	DN40	95	125	145

注意事项

可按施工图纸或招标参数定制。
