型号名称

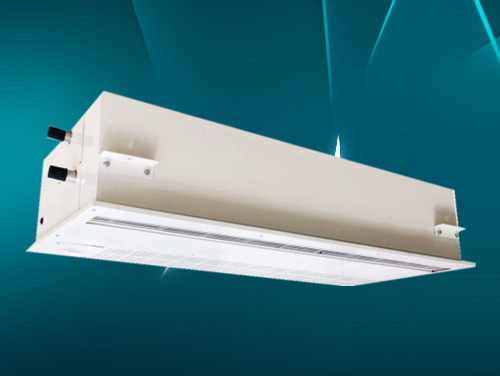

RM16（20、23）LQR-S(Q) 嵌入系列
主要用途
嵌入安装在高3.2米内吊棚上，阻挡室外空气进入及室内补热。
使用场所
需要将机器嵌入安装在吊棚上的场所。
产品简介
与装修吊棚配套使用的机型，嵌入安装，仅机器面板外露棚外；
面板尺寸大，可遮挡箱体与吊棚间的缝隙，卸下面板即可维修；
面板为碳钢板静电喷涂白色，可以定制面板颜色或不锈钢材质；
要求环境温度5℃以上,采暖季需持续供热，防内部188betapp体育 冻裂；
机器长度不包含进出水管，选型时需考虑水管及管道附件占位；
热水型需使用60℃以上热水，蒸汽型需使用0.4MPa以下蒸汽；
分遥控型和不带控制型，不带控制型仅供工程上集中控制使用。
按风机型号分类：
RM16LQR-S(Q)：噪声低，适用吊棚较低、环境安静的小型场所；
RM20LQR-S(Q)：兼顾噪声和阻挡效果，适用中大型安静的场所；
RM23LQR-S(Q)：阻挡效果好，适用吊棚高、客流大的大型场所。
与暗装机型比较：
安装简单：面板尺寸比箱体大，可以遮挡箱体与吊棚间的缝隙；
维修方便：卸下面板即可维修，即使拆卸机器也可不破坏吊棚；
高效节能：吸吊棚下热空气为进风，同等制热量出风温度更高。
主要参数
热水型
安装 高度 m |
型号 |
电源 V |
面板长度 mm |
电机总功率W |
风量 m3/h |
风速 m/s |
进出 管径 |
进回水70/60℃ |
进回水80/65℃ |
进回水90/70℃ |
制热量 kW |
制热量 kW |
制热量 kW |
||||||||
2.4-2.6 |
RM1609LQR-S |
220 |
930 |
200 |
1700 |
9 |
DN32 |
15 |
20 |
24 |
RM1612LQR-S |
1230 |
300 |
2550 |
10 |
22 |
29 |
34 |
|||
RM1615LQR-S |
1530 |
400 |
3400 |
10 |
28 |
37 |
44 |
|||
RM1618LQR-S |
1830 |
400 |
3400 |
9 |
30 |
40 |
48 |
|||
RM1620LQR-S |
2030 |
500 |
4250 |
10 |
39 |
52 |
60 |
|||
2.5-3 |
RM2009LQR-S |
380 |
930 |
250 |
1600 |
8 |
DN40 |
17 |
23 |
27 |
RM2012LQR-S |
1230 |
440 |
2600 |
9 |
25 |
33 |
39 |
|||
RM2015LQR-S |
1530 |
500 |
3200 |
9 |
32 |
43 |
50 |
|||
RM2018LQR-S |
1830 |
500 |
3200 |
8 |
36 |
48 |
56 |
|||
RM2020LQR-S |
2030 |
750 |
4800 |
9 |
45 |
60 |
70 |
|||
2.8-3.2 |
RM2309LQR-S |
380 |
930 |
370 |
2000 |
9 |
DN50 |
20 |
26 |
31 |
RM2312LQR-S |
1230 |
640 |
3400 |
10 |
28 |
38 |
44 |
|||
RM2315LQR-S |
1530 |
740 |
4000 |
10 |
37 |
49 |
58 |
|||
RM2318LQR-S |
1830 |
740 |
4000 |
9 |
41 |
55 |
64 |
|||
RM2320LQR-S |
2030 |
1110 |
6000 |
10 |
51 |
69 |
80 |
蒸汽型
安装 高度 m |
型号 |
电源 V |
面板长度mm |
电机总功率W |
风量 m3/h |
风速 m/s |
进出 管径 |
蒸汽压力0.1MPa |
蒸汽压力0.2MPa |
蒸汽压力0.3MPa |
制热量 kW |
制热量 kW |
制热量 kW |
||||||||
2.4-2.6 |
RM1609LQR-Q |
220 |
930 |
200 |
1700 |
9 |
DN25 |
17 |
22 |
25 |
RM1612LQR-Q |
1230 |
300 |
2550 |
10 |
23 |
31 |
35 |
|||
RM1615LQR-Q |
1530 |
400 |
3400 |
10 |
30 |
39 |
45 |
|||
RM1618LQR-Q |
1830 |
400 |
3400 |
9 |
34 |
44 |
50 |
|||
RM1620LQR-Q |
2030 |
500 |
4250 |
10 |
40 |
53 |
61 |
|||
2.5-3 |
RM2009LQR-Q |
380 |
930 |
250 |
1600 |
8 |
DN32 |
19 |
25 |
29 |
RM2012LQR-Q |
1230 |
440 |
2600 |
9 |
26 |
35 |
40 |
|||
RM2015LQR-Q |
1530 |
500 |
3200 |
9 |
34 |
44 |
51 |
|||
RM2018LQR-Q |
1830 |
500 |
3200 |
8 |
37 |
49 |
56 |
|||
RM2020LQR-Q |
2030 |
750 |
4800 |
9 |
46 |
60 |
70 |
|||
2.8-3.2 |
RM2309LQR-Q |
380 |
930 |
370 |
2000 |
9 |
DN40 |
24 |
32 |
36 |
RM2312LQR-Q |
1030 |
640 |
3400 |
10 |
33 |
44 |
50 |
|||
RM2315LQR-Q |
1530 |
740 |
4000 |
10 |
42 |
56 |
64 |
|||
RM2318LQR-Q |
1830 |
740 |
4000 |
9 |
46 |
61 |
70 |
|||
RM2320LQR-Q |
2030 |
1110 |
6000 |
10 |
57 |
76 |
87 |
注意事项
工程配套机型，可按图纸长度及参数定制。
